Hai teman teman kali ini saya akan membagikan kegiatan tranin saya pada hari keempat

Pada hari ini saya memahami materi pada bab 3 yaitu

3.1 Prinsip Komunikasi

Jelaskan pentingnya standar dan protokol dalam komunikasi jaringan.

3.2 Berbicara Bahasa Jaringan .

Jelaskan bagaimana lapisan model protokol mewakili fungsionalitas jaringan.

3.3 Bagaimana Jaringan Ethernet Bekerja??

Jelaskan bagaimana komunikasi terjadi pada jaringan Ethernet.

3.4 Bagaimana Jaringan Dibangun??

Jelaskan mengapa router dan switch penting dalam jaringan.

3.5 Routing di seberang jaringan

Konfigurasikan perangkat di LAN.

Berikut pembahasannya

Bab 3.1 Perinsip komunikasi

Dalam komunikasi terdapat 3 elemen penting yaitu

- Sumber

- Tujuan

- Media transmisi

Pada komunikasi data terdapat aturan yang sudah ditetapkan oleh organisasi dunia. aturan tersebut dinamakan sebagai protocol, protokol adalah semacam aturan yang telah disepakati oleh semua vendor yang bertujuan bagaimana suatu pesan bisa diterima atau dikirim. Dalam protokol jaringan terdapat aspek melalui jaringan lokal yaitu:

- Waktu = Mengatur waktu yang diperlukan dari tempat A ke B)

- Ukuran pesan = Pada ukuran pesan, pesan akan dipecah-pecah dan akan dipisahkan kedalam segmen-segmen agar pesan tersebut dapat ditransmisikan

- Enkapsulasi = Membungkus pesan kedalam format tertentu

- Format pesan = Mengubah format pesan agar dapat dilanjutkan ke proses berikutnya

- Pengkodean = Pemberian kode-kode agar pesan bisa dibaca oleh penerima pola pesan

Standar suatu komunikasi diperlukan agar terdapat keseragaman sehingga komunikasi memungkinkan untuk dilakukan. Berikut beberapa organisasi standar yang berperan dalam jaringan komputer.

1. EIA

2.IETF

3.iana

4.IEEE

5.ICANN

6.ITU

7.TIA

Untuk protokol yang umum digunakan untuk berkomunikasi data yaitu TCP/IP dan Model OSI

Bab 3.2 berbicara bahasa jaringan

Pada protokol model OSI pada tiap tiap layer meiliki fungsi dan tugas masing masing

Pada jaringan lokal menggunakan kabel ethernet, kenapa ethernet? karena ethernet telah menjadi faktor standard yang berarti digunakan oleh hampir semua jaringan area lokal berkabel. Ethernet terus berkembang, organisasi IEEE (Institute of Electrical and Electronic Engineer) mempertahankan standar Ethertnet dan nirkabel, mereka bertanggung jawab untuk mempertahankan standar dan menyetujui perangkat tambahan baru. Setiap host yang terhubung ke Ethternet diberi alamat fisik unik yang mengidentifikasikannya di jaringan, alamat fisik tersebut dikenal sebagai alamat Media Access Control (MAC) dan diberikan ke NIC saat diproduksi.

Bab 3.3 bagaimana jaringan Ethernet bekerja??

Pada saat pesan dikirim melalui jaringan, jaringan tersebut dienkapsulasi dalam bingkai yang mengidentifikasi alamat MAC tujuan dan sumber. Agar pesan yang dikirim dapat diterima oleh penerima tujuan maka diperlukan alamat yang tertera agar pesan tersebut sampai, dalam dunia jaringan alamat dibagi menjadi 2 yaitu :

alamat fisik dan logika

alamat MAC ditugaskan secar fisik ke NIC dan tidak pernah berubah

alamat IP (alamat jaringan) secara logis diberikan ke host NIC

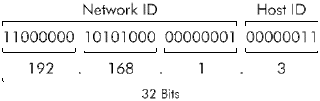

alamat IP logis berisi dua bagian yaitu

Network ID dan Host ID

Bab 3.4 bagaimana jaringan dibangun?

Dalam sebuah jaringan terdapat perangkat akses, distribusi dan core

Pada perangkat lapisan akses.
Menyediakan perangkat jaringan pertama yang menghubungkan host ke jaringan Ethernet kabel. Biasanya terhubung menggunakan switch atau hub.

Ethernet switches and hub perbandingan

Switch menerima dan men-decode frame untuk memabaca bagian alamat fisik (MAC) dari pesan. Switch memeriksa sebuah tabel yang disebut tabel alamat MAC, yang berisi daftar semua port aktif dan alamat MAC host yang meyertainya

Berkomunikasi di accses layer

Dalam mengirim pesan, host membutuhkan alamat IP dan alamat MAC dari host tujuan. alamat IP tujuan biasanya dikenal, lalu bagaimana host pengirim menentukan MAC tujuan?

host pengirim dapat menggunakan protokol IPv4 yang disebut protokol resolusi alamat (ARP) untuk menentukan alamt MAC dari host maupun pada jaringan lokal

Bab 3.5 routiing di seberang jaringan

Memilih jalan

Setiap router membuat tabel routing yang berisi semua jaringan lokal dan jaringan jarak jauh dan antarmuka yang terhubung dengannya.

Router menggunakan tabel routing dan paket forward ke jaringan yang terubung langsung yang berisi host tujuan sebenarnya, atau ke router lain di jalan untuk mencapai host tujuan

Membangun tabel

Router membangun tabel routing mereka dengan terlebih dahulu menambahkan jaringan lokal mereka terhubung, dan kemudian belajar tentang lain yang menggunakan ptrotokol routing.

mengirim ke jaringan jarak jauh.

Jika H1 mengirim sebuah paket ke H7, router akan memeriksa tabel routingnya dan menentukan bahwa untuk mencapai jaringan 172.16.1.0/24, ia harus meneruskan paket dari antarmuka Fa0/1-nya.

Karna jaringan keluar adalah jaringan Ethernet yang terhubung langsung, router mungkin juga harus mengunakan alamt IP ARP.

Kelebihan dan kekurangan menggunakan router dan tanpa router
